Тройники бесшовные приварные ТУ 1468-143-00220302-2008

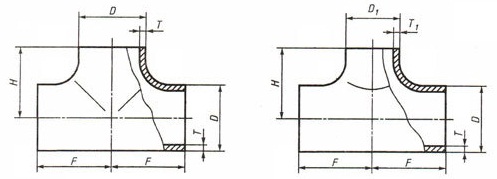

Диаметр тройников исполнения 1, D 21,3-355,6 мм
Диаметр тройников исполнения 2, D 45-426 мм
Сталь теплоустойчивые 15Х5М, 15ХМ, 12Х1МФ, 15Х1М1Ф
коррозионностойкие 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 03Х17Н14М3, 06ХН28МДТ, 08Х22Н6Т
жаропрочные 05Х20Н32Т, 10Х20Н32ТЮ, 20Х25Н20С, 20Х25Н25ТЮ, 10Х20Н77ТЮ, 15Х25Н40М2ВТ

Настоящие технические условия распространяются на соединительные детали (отводы, тройники, переходы, заглушки).



Условия применения деталей по рабочему давлению и температуре из теплоустойчивых и коррозионностойких сталей по ГОСТ 356, из жаропрочных сталей и сплавов – по РД 3689-001-00220302-2004 (Второе издание 2008 года).



Детали классифицируются по типам и исполнению в соответствии с ГОСТ 17380. Конструкция, размеры и предельные отклонения размеров и расположение поверхностей деталей должны соответствовать ГОСТ 17376, ОСТ 36-42 и другим нормативным документам.



Пример условного обозначения тройников бесшовных приварных

• равнопроходного тройника исполнения 2, D=426 мм, Т=10 мм из стали 15Х5М:

  Тройник 426х10-15Х5М-ТУ 1468-143-00220302-2008.
