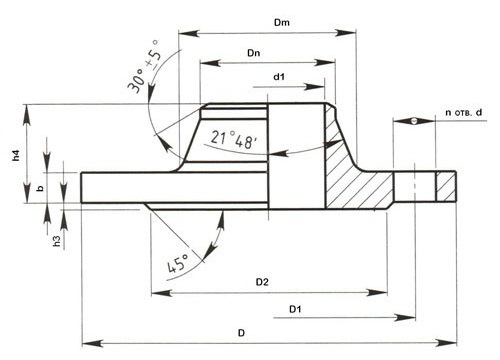

Фланцы стальные плоские приварные встык ГОСТ 12821-80
| Условное давление, Ру, МПа | От 0,1 до 20 |
| Условный диаметр, Dу, мм | От 10 до 1200 |
| Материал | 3сп, 20, 20А, 20ФА, 13ХФА, 09ГСФ, 09Г2С, 15ХМ, 15Х5МУ, 15Х5М, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ, 03Х17Н14М3 |
Стальные приварные встык фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) и температуру среды от минус 70 до плюс 600 °С.
Фланцы изготавливаются с уплотнительными поверхностями исполнения 1, 2, 3, 4, 5, 6, 7, 8 и 9 с присоединительными размерами по ГОСТ 12815-80.
Пример условного обозначения фланцев ГОСТ 12821:
• круглого стального приварного встык фланца Dу 500 мм на Ру 1,6 МПа (16,0 кгс/см2) из стали 12Х18Н10Т исполнения 1 (с соединительным выступом):
Фланец 1-500-16 ст. 12Х18Н10Т ГОСТ 12821-80.
Задать интересующие вас вопросы по фланцам ГОСТ 12821, производству и контролю качества вы можете по телефону 29-00-29.
