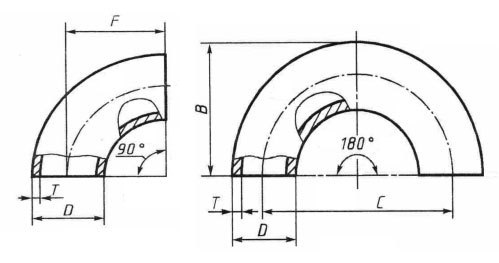

Отводы крутоизогнутые бесшовные приварные ГОСТ 17375-2001

Диаметр тройников исполнения 1, D 21,3-168,1 мм
Диаметр тройников исполнения 2, D 32-630 мм
Материал 20, 09Г2С

Стандарт устанавливают общие технические условия на бесшовные приварные отводы из углеродистой и низколегированной стали.



Отводы типа 3Д с R=1,5Ду с углом поворота 45, 60, 90, 180° применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16,0 МПа и температуре от -70 °С до +450 °С.



Пример условного обозначения



• отвода 90°, исполнения 2, диаметр D=325 мм, Т=10 мм из стали 20:
  Отвод 90°-325х10 ГОСТ 17375-01,



• то же для трубопроводов, подконтрольных органам надзора из стали 09Г2С:
  Отвод П 90°-325х10 09Г2С ГОСТ 17375-01,



• отвода 90°, исполнения 1, диаметр D=21,3 мм, Т=2 мм из стали 20:
  Отвод 90°-1-21,3х2 ГОСТ 17375-01.
