Отводы крутоизогнутые приварные ТУ 1468-148-00220302-2009
 |
 |
| Диаметр отводов исполнения 1, D | 21,3-168,1 мм |
| Диаметр отводов исполнения 2, D | 32-630 мм |
| Сталь | 20, 09Г2С, 10Г2, 15ГС |
Настоящие технические условия распространяются на соединительные детали приварные (отвод, тройник, переход) из углеродистой и низколегированных сталей, предназначенных для трубопроводов нефтеперерабатывающих, нефтехимических и газоперерабатывающих заводов.
Условия применения деталей по рабочему давлению и температуре из углеродистых и низколегированных сталей по ГОСТ 356.
Детали классифицируются по типам и исполнению в соответствии с ГОСТ 17380. Конструкция, размеры и предельные отклонения размеров и расположение поверхностей деталей должны соответствовать ГОСТ 17375, ГОСТ 30753 и другим нормативным документам.
Пример условного обозначения

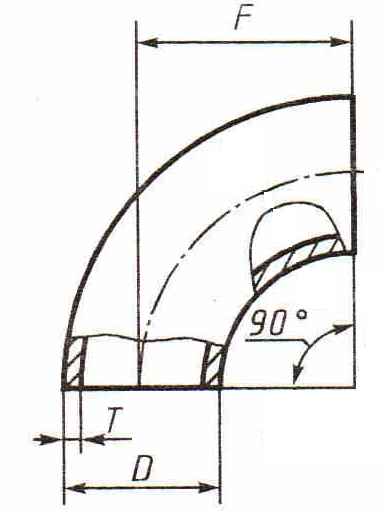

• отвода 90°, исполнения 2, диаметр D=325 мм, Т=10 мм из стали 20:
Отвод 90°-325х10-20 -ТУ 1468-148-00220302-2009,

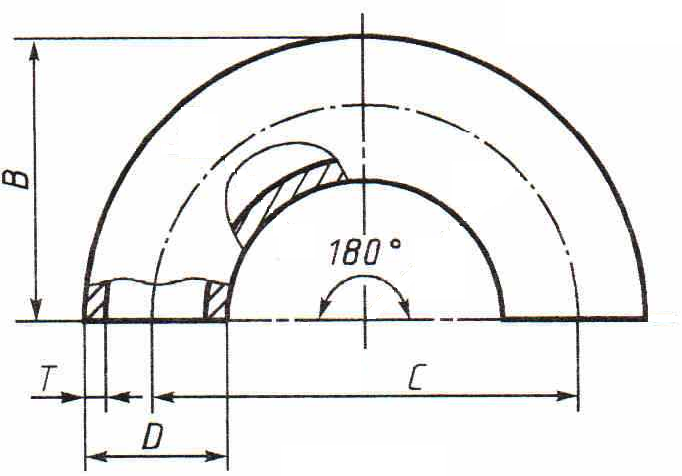

• штампосварного отвода 180°, D=219 мм, Т=14, радиусом гиба 200 мм под трубу ?219х10 мм из стали 09Г2С:
Отвод 180°-219х14/10-200-09Г2С -ТУ 1468-148-00220302-2009.
