Переходы бесшовные приварные ГОСТ 17378-2001

Диаметр переходов исполнения 1, D 26,9-508,0 мм
Диаметр переходов исполнения 2, D 38-530 мм
Материал 20, 09Г2С

Стандарт устанавливает общие технические условия на бесшовные приварные переходы из углеродистой и легированной стали.

Переходы применяют для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16 МПа и температуре от -70 °С до +450 °С.



Пример условного обозначения

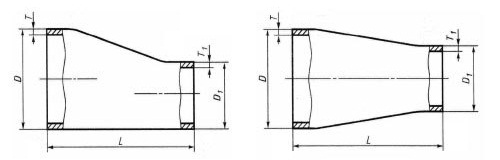

• концентрического перехода исполнения 1 D=508 мм, T=11 мм и D1=406,4 мм, T1=8,8 мм из марки стали 20:
  Переход К 1-508х11-406,4х8,8 ГОСТ 17378-01,



• то же, из стали 09Г2С, для трубопроводов, подконтрольных органам надзора:
  Переход ПК 1-508х11-406,4х8, 8-09Г2С ГОСТ 17378-01,



• эксцентрический переход исполнения 2 D=530 мм, T=26 мм и D1=377 мм, T1=22 мм из марки стали 20:
  Переход Э 530х26-377х22 ГОСТ 17378-01.
