Переходы бесшовные приварные ТУ 1468-143-00220302-2008
Диаметр переходов исполнения 1, D | 26,9-508,0 мм | |
Диаметр переходов исполнения 2, D | 38-530 мм | |
Сталь | теплоустойчивые | 15Х5М, 15ХМ, 12Х1МФ, 15Х1М1Ф |
коррозионностойкие | 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т, 03Х17Н14М3, 06ХН28МДТ, 08Х22Н6Т | |
жаропрочные | 05Х20Н32Т, 10Х20Н32ТЮ, 20Х25Н20С, 20Х25Н25ТЮ, 10Х20Н77ТЮ, 15Х25Н40М2ВТ |
Настоящие технические условия распространяются на соединительные детали (отводы, тройники, переходы, заглушки).
Условия применения деталей по рабочему давлению и температуре из теплоустойчивых и коррозионностойких сталей по ГОСТ 356, из жаропрочных сталей и сплавов – по РД 3689-001-00220302-2004 (Второе издание 2008 года).
Детали классифицируются по типам и исполнению в соответствии с ГОСТ 17380. Конструкция, размеры и предельные отклонения размеров и расположение поверхностей деталей должны соответствовать ГОСТ 17378, ОСТ 36-42.

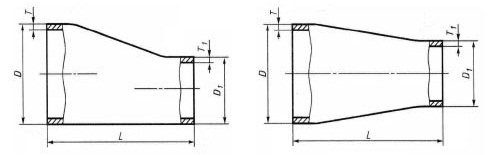

Пример условного обозначения
• концентрического перехода исполнения 1 D=508 мм, T=11 мм и D1=406,4 мм, T1=8,8 мм из марки стали 08Х18Н10Т:
Переход К-1-508х11-406,4х8,8-08Х18Н10Т -ТУ 1468-143-00220302-2008,
• эксцентрический переход исполнения 2 D=530 мм, T=26 мм и D1=377 мм, T1=22 мм из марки стали 08Х18Н10Т:
Переход Э-530х26-377х22 -08Х18Н10Т -ТУ 1468-143-00220302-2008.
