Переходы бесшовные приварные ТУ 1468-148-00220302-2009

Диаметр переходов исполнения 1, D 26,9-508,0 мм
Диаметр переходов исполнения 2, D 38-530 мм
Сталь 20, 09Г2С, 10Г2, 15ГС, 13ХФА



Настоящие технические условия распространяются на соединительные детали приварные (отвод, тройник, переход) из углеродистой и низколегированных сталей, предназначенных для трубопроводов нефтеперерабатывающих, нефтехимических и газоперерабатывающих заводов.



Условия применения деталей по рабочему давлению и температуре из углеродистых и низколегированных сталей по ГОСТ 356.



Детали классифицируются по типам и исполнению в соответствии с ГОСТ 17380. Конструкция, размеры и предельные отклонения размеров и расположение поверхностей деталей должны соответствовать ГОСТ 17378 и другим нормативным документам.



Пример условного обозначения

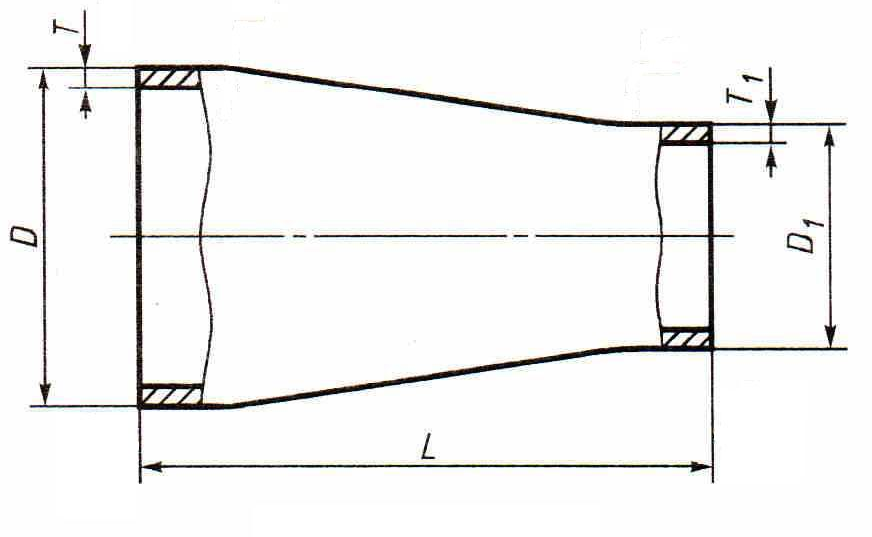

• концентрического перехода исполнения 1 D=508 мм, T=11 мм и D1=406,4 мм, T1=8,8 мм из марки стали 20:
  Переход К-1-508х11-406,4х8,8-20 -ТУ 1468-148-00220302-2009,



• эксцентрический переход исполнения 2 D=530 мм, T=26 мм и D1=377 мм, T1=22 мм из марки стали 09Г2С:
  Переход Э-530х26-377х22 -09Г2С -ТУ 1468-148-00220302-2009.
