Ответвления тройниковые для трубопроводов пара и горячей воды тепловых станций СТО ЦКТИ 720.09-2009





Условный проход, Dy 150-450 мм
Материал Сталь 20 ТУ 14-3р-55, ТУ 1310-030-0021217
Исполнение 1-32

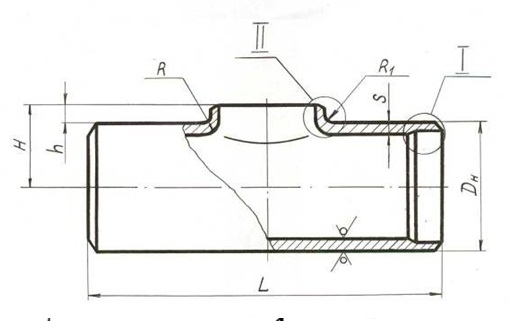

Настоящий стандарт распространяется на ответвления тройниковые переходные с вытянутой горловиной, изготавливаемых из труб стали марок 20 по ТУ 14-3р-55 или ТУ 1310-030-00212179, для трубопроводов пара и горячей воды тепловых станций с абсолютным давлением и температурой среды:

p = 3,92 МПа , t = 450 °С.
p = 7,45 МПа,  t = 145 °С;
p = 4,31 МПа, t = 340 °С.
p = 3,92 МПа, t = 200 °С.


Пример: Переходного тройникового ответвления исполнения 03 с условными проходами Dу = 300 мм, Dу1 = 100 мм:
ОТВЕТВЛЕНИЕ ТРОЙНИКОВОЕ 300×100 03 СТО ЦКТИ 720.09.
