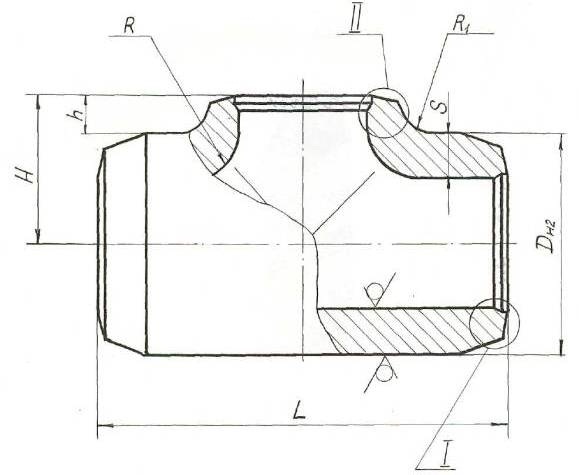

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ ДЛЯ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ ТЕПЛОВЫХ СТАНЦИЙ СТО ЦКТИ 720.10-2009





Условный проход, Dy 125-450 мм
Материал

Сталь 20, 15ГС, 16ГС ТУ 14-3р-55,

ТУ 1310-030-0021217, ТУ 3-923
Исполнение 3, 7, 10-21





Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной, изготавливаемых из труб стали марок 20,15ГС по ТУ 14-3р-55 или ТУ 1310-030-00212179 и 16ГС по ТУ 3-923, для трубопроводов пара и горячей воды  тепловых станций I, II и III категорий с абсолютным давлением и температурой среды:

Р=37,27 МПа, t=280ºC;
Р=23,54 МПа, t=250ºC;
Р=18,14 МПа, t=215ºC;
Р=3,92 МПа, t=440ºC;
Р=7,45 МПа, t=145ºC;
Р=4,31 МПа, t=340ºC;
Р=3,92 МПа, t=200ºC.


Пример тройник штампованный равнопроходный с условным проходом Dу 150 мм исполнения 06:
ТРОЙНИК РАВНОПРОХОДНЫЙ 150 06 СТО ЦКТИ 720.10
