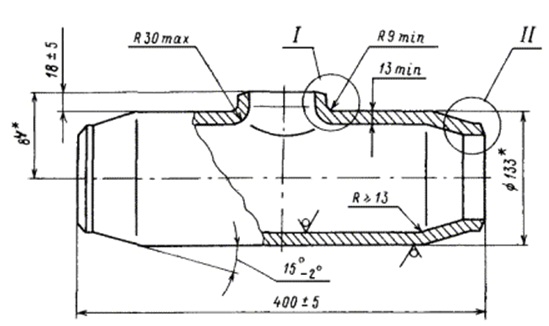

Тройник ОСТ 108.104.05-82 переходной с обжатием для трубопроводов ТЭС



Условный проход, Dу 100 мм
Материал
 Сталь 20 ТУ 14-3р-55
Исполнение

1-04



Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной и обжатыми концами для трубопроводов пара и горячей воды тепловых электростанций с абсолютным давлением и температурой среды:

p = 3,92 МПа (40 кгс/см2), t = 440 °С;
p = 7,45 МПа (76 кгс/см2), t = 145 °С;
p = 4,31 МПа (44 кгс/см2), t = 340 °С;
p = 3,92 МПа (40 кгс/см2), t = 200 °С.

Пример условного обозначения тройника переходного исполнения 03 с условными проходами Dу = 100 мм, Dу1 = 80 мм:

ТРОЙНИК ПЕРЕХОДНЫЙ 100×80 03 ОСТ 108.104.05.
